C-76-L « Top Mount »

C-76-L, pour une prise solide

C-76-L permet, grâce au profilé en forme de L, une fixation déportée et une installation sur le bord du béton et un encastrement dans le complexe de sol.

L’alignement au degré près des vitrages se fait depuis l’intérieur du balcon avec une simple clé Allen de 5 mm grâce au système EasyAlign.

  • 88.288.4 – jusqu’à 0,6 kNm (Cat. A, B & C1)
    1010.21010.4 – jusqu’à 1 kNm (Cat. C2, C3, C4 & D)

  • Alignement des vitrages rapide par système EasyAlign

  • 4 fixations par mètre
    Montage par ancrage M10

Inox Brossé
RAL
Aluminium Brut
Aluminium Naturel

C-76-L, caractéristiques techniques



Longueur 5 000 mm
Largeur 76 mm
Hauteur profil 125 mm
Matériau Aluminium AW6063
Type de montage Au sol
Epaisseur du verre 16,76 mm (88.2)
17,52 mm (88.4)
20,76mm (1010.2)
21,52 mm(1010.4)
Hauteur du garde-corps 88.2/4 jusqu’à 1 000 mm
1010.2/4 jusqu’à 1 000 mm
Entraxe fixations 259 mm
Fixations Ancrage chimique M10x140

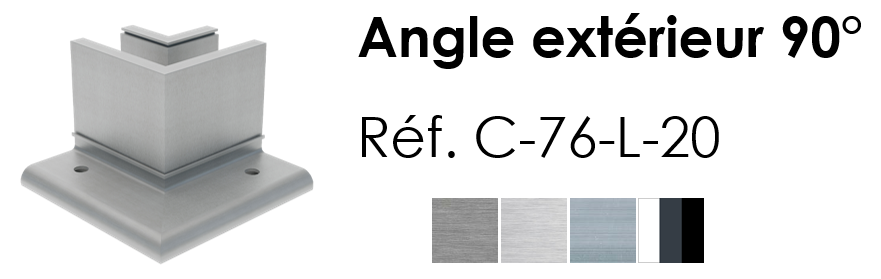

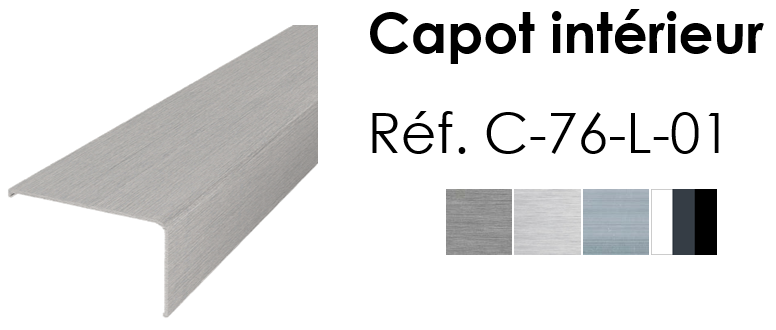

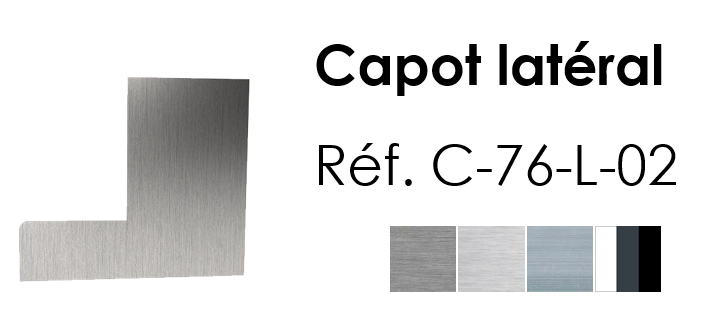

C-76-L, composants et accessoires

C-76-L, est proposé avec une panoplie d’accessoires pour se plier à toutes les éventualités de votre projet.
